LW15C-252/Y5000-63瓷柱式断路器

（配用液压弹簧操动机构）

一、产品介绍

该产品以SF6作为灭弧介质，，，，，，采用自能灭弧结构，，，，，，配以合理的喷口形状和合理的电场设计，，，，，，喷口上游区结构独特，，，，，，有效利用了触头堵塞效应，，，，，，具有失步开断、近区故障开断等特殊开断能力及开断容性电流时不会产生重燃和重击穿，，，，，，开断感性电流时不会产生过高的过电压。。。。。。触头全部为自力型，，，，，，触头材料采用导电率高、弹性好的合金材料，，，，，，触头之间的接触压力来自材料的弹性形变，，，，，，这样就避免了因弹簧脱落、绷断、退火而造成的触头间不可靠接触，，，，，，既保证了产品运行的可靠性，，，，，，又简化了产品结构。。。。。。

产品低温性能优越，，，，，，低温可达-45℃，，，，，，并在国家高压电器质量监督检验中心取得相关试验报告，，，，，，并且在在宁夏、新疆地区有大量的工程运行业绩，，，，，，完全满足低温地区的特殊使用要求。。。。。。？？？？？？先萘看螅，，，，，额定电流可达5000A，，，，，，短路开断电流63kA，，，，，，开断性能优越。。。。。。

机构箱可满足防风沙及保温的需求，，，，，，采用双层密封结构，，，，，，满足IP55防护等级的要求。。。。。。产品外绝缘裕度大，，，，，，可满足海拔2500米外绝缘要求，，，，，，运行可靠性较高。。。。。。

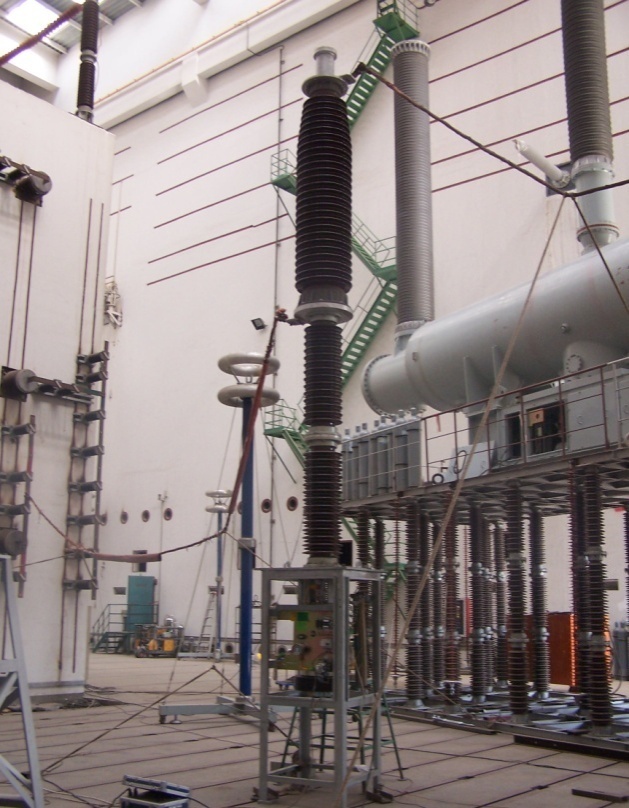

 二、产品照片
